| 形式 | 昇降路 平面図 |
積載 (kgf) |
速度 (m/min) |
かご内法 | 昇降路内法 | OH | T | 電動機 （kW） |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 間口×奥行き×高さ W×D×H |
かご扉付 | かご扉無 | かごの扉 | |||||||||
| X | Y | X | Y | 2枚上下 | 扉無 | |||||||
| DT-50-A-30 | A形 | 50 | 30 | 550×550×750 | 840 | 760 | 840 | 720 | 1630 | 1430 | 700 | 0.75 |
| DT-50-B-30 | B形 | 810 | ― | ― | ― | |||||||
| DT-50-C-30 | C形 | 910 | 890 | 870 | 850 | 1430 | ||||||
| DT-100-A-30 | A形 | 100 | 700×700×900 | 990 | 910 | 990 | 870 | 1850 | 1650 | |||
| DT-100-B-30 | B形 | 960 | ― | ― | ― | |||||||
| DT-100-C-30 | C形 | 1060 | 1040 | 1020 | 1000 | 1650 | ||||||
(注1) 乗場のドア開閉形式が2枚戸上下開きのものを示します。
(注2) （ ）内寸法はかごドア無し用です。
(注3) 最小階高は下記の式の値になります
かごドア付=2H+370
かごドア無=2H+270

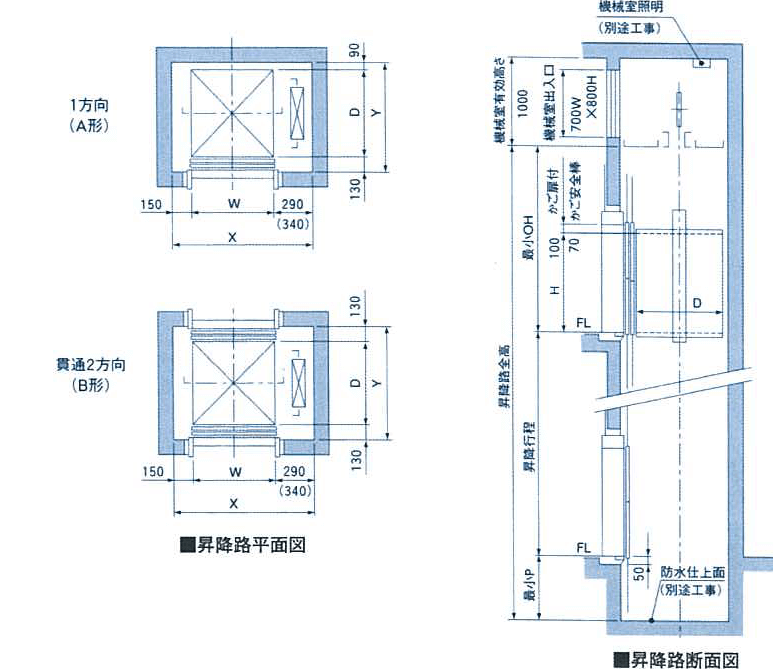

| 形式 | 昇降路 平面図 |
積載 (kgf) |
速度 (m/min) |
かご内法 | 昇降路内法 | オーバーヘッド OH |
ピット P |
電動機 （kW） |
|
|---|---|---|---|---|---|---|---|---|---|
| 間口×奥行き×高さ W×D×H |
間口 X |
奥行 Y |
|||||||
| DF-200-A-30 | A形 | 200 | 30 | 800×1000×1200 | 1240 | 1220 | 2250 | 700 | 1.5 |
| DF-200-B-30 | B形 | 1260 | |||||||
| DF-300-A-30 | A形 | 300 | 850×1150×1200 | 1290 | 1370 | ||||
| DF-300-B-30 | B形 | 1410 | |||||||
| DF-500-A-22 | A形 | 500 | 22 | 1340 | 1370 | 2.2 | |||
| DF-500-B-22 | B形 | 1410 | |||||||
(注1) 乗場のドア開閉形式が2枚戸上下開きのものを示します。
(注2) （ ）内寸法は積載500kgf用です。
(注3) 最小階高は下記の式の値になります
かごドア付=2H+370=2770
かご安全棒=2H+270=2670
