据付図・寸法表

据付図

据付図

寸法表

反力(kN)

注意:L, Q, S および Mの単位はメートル

形式 中間支持 R1 R2 R3 R4
S800形 無し 3.08L+14.14-14.94/L 3.08L+4.18+14.94/L
1カ所 3.08S+14.14-20.08/S 3.08Q+4.18-5.14/Q 3.08(S+Q)+20.08/S+5.14/Q
2カ所 3.08(Q+M)+5.14/Q 3.08(S+M)+20.08/S
S1000形 無し 3.47L+14.59-15.07/L 3.47L+4.60+15.07/L
1カ所 3.47+14.59-20.72/S 3.47Q+4.60-5.66/Q 3.47(S+Q)+20.72/S+5.66/Q
2カ所 3.47(Q+M)+5.66/Q 3.47(S+M)+20.72/S

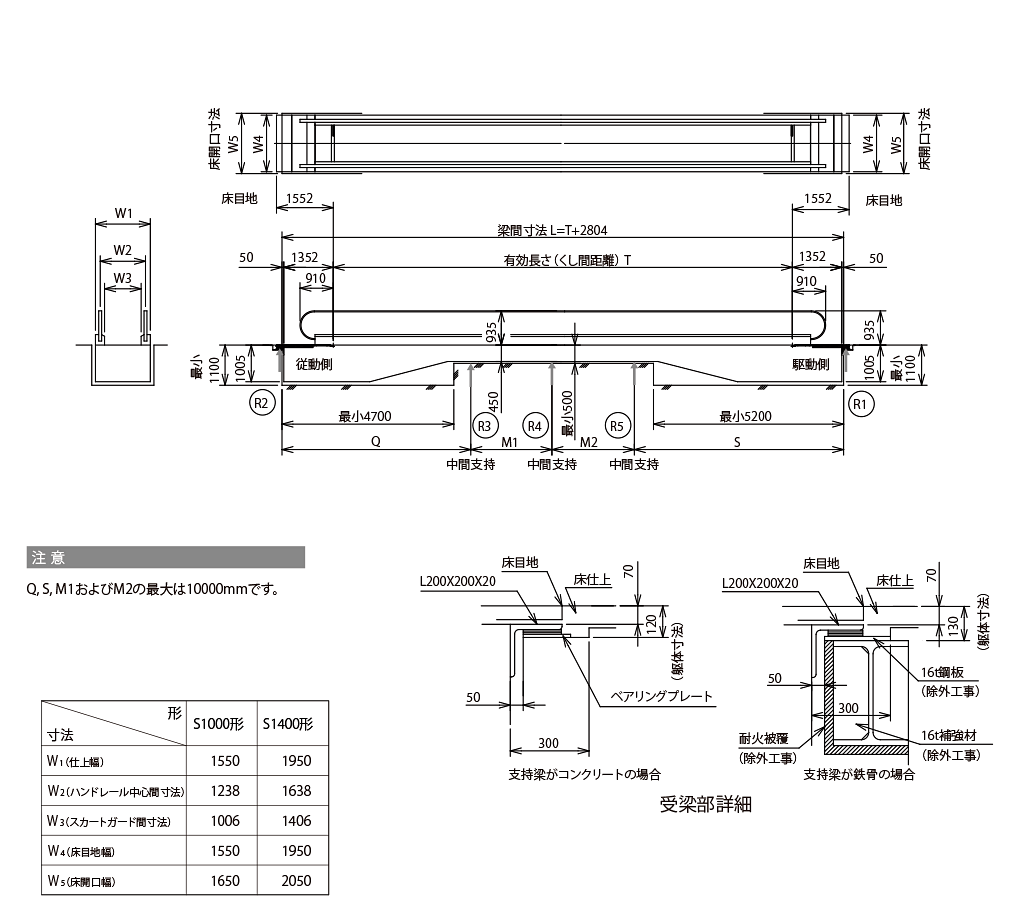

据付図

据付図

寸法表

反力(kN)

注意:Q, S, M1 および M2の単位はメートル

形式 中間支持 R1 R2 R3 R4 R5
S1000形 1カ所 3.51S+14.92-22.55/S 3.51Q+6.56-8.65/Q 3.51(S+Q)+22.55/S+8.65/Q
2カ所 3.51(Q+M1)+8.65/Q 3.51(S+M1)22.55/S
3カ所 3.51(M1+M2) 3.51(S+M2)+22.55/S
S1400形 1カ所 4.66S+18.47-29.51/S 4.66Q+7.90-14.03/Q 4.66(S+Q)+29.51/S+14.03/Q
2カ所 4.66(Q+M1)+14.03/Q 4.66(S+M1)+29.51/S
3カ所 4.66(M1+M2) 4.66(S+M2)+29.51/S
