非接触ボタン非接触ボタン「エアータップ」

非接触ボタン「エアータップ」
              Air Tap

快適に、素早く、軽やかに
非接触でエレベーターを操作

  • 1 きれい ボタンに触れずに操作
  • 2 はやい かざすだけで操作完了
  • 3 かんたん いつもと同じ操作方法

フジテックの非接触ボタン、「エアータップ」。
タッチレスでエレベータを操作する装置の名称です。同機能の普及を通じて、皆さまが快適に安心して利用できる移動空間の提供を目指します。

GOODDESIGN AWARD2021

エアータップは、2021年度グッドデザイン賞(主催:公益財団法人日本デザイン振興会)を受賞しました。
詳細はこちらからご覧ください。



機能

基本機能

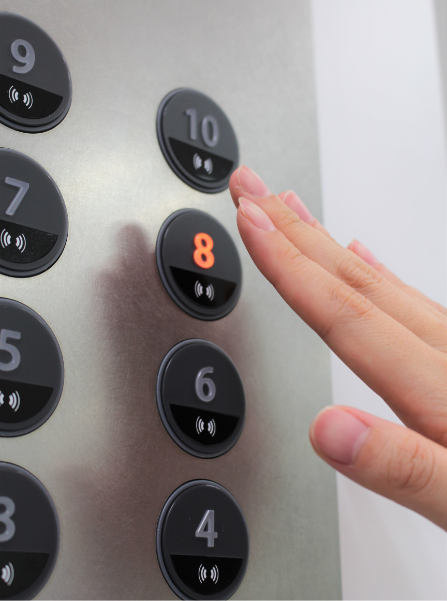

エアータップは、赤外線ビームを用いたセンサーに利用者が手や指をかざすことでエレベータ操作を行う機能です。センサーは赤外線ビームの反射を検知すると、反応します。ボタンに触れずエレベータを操作できるので衛生的です。従来のエレベータの操作性をそのままに、タッチレスに対応した機能で、簡単に操作できることが特徴です。

基本機能

付随機能

・キャンセル機能(かご内のみ)
登録済みフロアのセンサーに再度手や指をかざすとキャンセルできます。

・誤検知抑制機能(かご内のみ)
センサーの表面から約1cm以内を、センサーが無効になる非検知エリアに設定しています。
目の不自由な方が点字やボタンに直接触れて操作する場合に、誤検知しないよう配慮しています。

・非検知エリア設定
同時に複数のセンサーが検知すると、反応しません。
また、一定時間継続して検知した場合にも、反応しません。
偶発的にセンサーに近づいた場合やセンサー近くに乗車した場合の登録を抑制します。

非検知エリア設定

商品ラインアップ

エアータップ仕様表

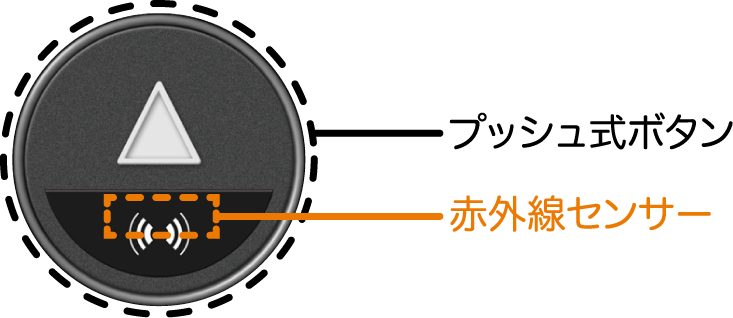

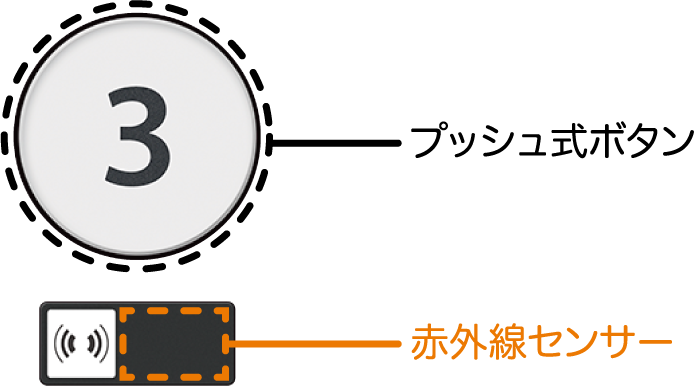

  プッシュ式ボタン一体型 ハイブリッド型
適用箇所 かご、乗場
一般用、車いす用
かご、乗場
一般用、車いす用
適用フロア数 最大32フロア 最大14フロア
対象 新設・既設向け 新設向け
仕様種別 標準装備仕様 有償付加仕様
ボタンタイプ 1種類(樹脂製タクタイルボタン) 6種類
センター範囲 1~5cm 1~5cm
付属機能 キャンセル機能
誤検知抑制機能
非検知エリア設定
キャンセル機能
誤検知抑制機能
非検知エリア設定
※1

60㎜サイズのボタンの場合、適用フロアは最大5フロアです。

※2

車いす用の対象は新設向けのみです。

ボタンバリエーション(ハイブリット型のみ)

  • 丸型クリアボタン(35mm)

    丸型クリアボタン
    (35mm)

  • 四角クリアボタン(35mm)

    四角クリアボタン
    (35mm)

  • 丸型ステンレスボタン(35mm)

    丸型ステンレスボタン
    (35mm)

  • 四角ステンレスボタン(35mm)

    四角ステンレスボタン
    (35mm)

  • 丸型クリアボタン(60mm)

    丸型クリアボタン
    (60mm)

  • 四角クリアボタン(60mm)

    四角クリアボタン
    (60mm)

操作盤イメージ(プッシュ式ボタン一体型)

かご

操作盤イメージ(プッシュ式ボタン一体型) かご

乗場

操作盤イメージ(プッシュ式ボタン一体型) 乗場

車いす

操作盤イメージ(プッシュ式ボタン一体型) 車いす
※ 車いす仕様ありの場合に標準装備仕様

開発経緯と名称

開発経緯

フジテックでは2016年から進めてきた次世代エレベータの研究を通じて、2020年4月にタッチレス操作を実現するエアータップを商品化しました。公衆衛生意識の高まりに合致し、多くのお客さまに注目いただいたことから、2020年12月に標準型エレベータ「エクシオール」の標準装備仕様とし、エレベータの新しいスタンダードとしてさまざまな施設へ納入を進めています。

商品名の由来

空中をタップするような軽やかな操作から、商品名を「エアータップ」(登録商標第6467640号)としました。

Air Tap

カタログ

Air Tap カタログ

タッチレス装置「エアータップ」

CMのご案内

  • 「エクシオール・エレベータ 夏」篇(30秒)

  • 「エクシオール・エレベータ 秋冬」篇(30秒)

お問い合わせ

エアータップを標準装備した「エクシオール」の据付図面を入手したい

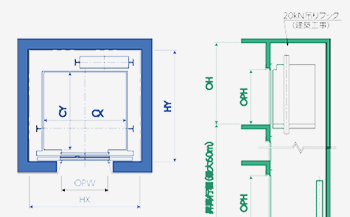

エクシオール「据付図・寸法表」(構想レベル)

エクシオール「設計資料」(検討レベル)

CAD図ダウンロードサイト「設計をお考えの方へ」※会員登録が必要です(無料)

作図依頼、電話での問い合わせ

お近くの支店、営業所へお問い合わせください

実物を見学したい

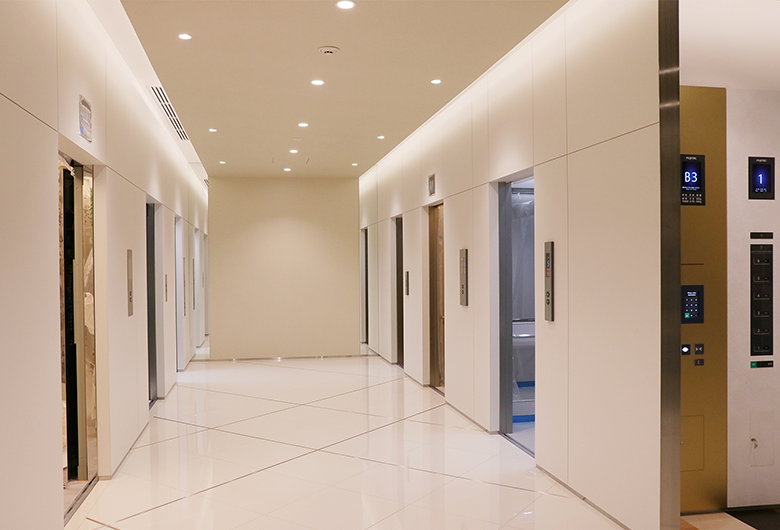

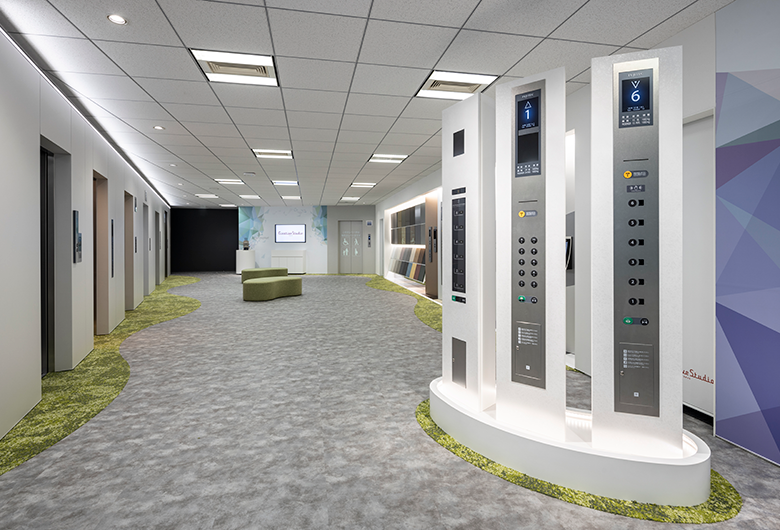

ショールーム「クリエイティブスタジオ」(東京都港区、滋賀県彦根市)のほか、北海道支店(北海道札幌市)、東北支店(宮城県仙台市)、名古屋支店(愛知県名古屋市)、九州支店(福岡県福岡市)に実物大模型を展示しています。実際に指をかざして操作を体験することが可能です。ご希望のお客さまは当社の営業担当者までご連絡ください。
