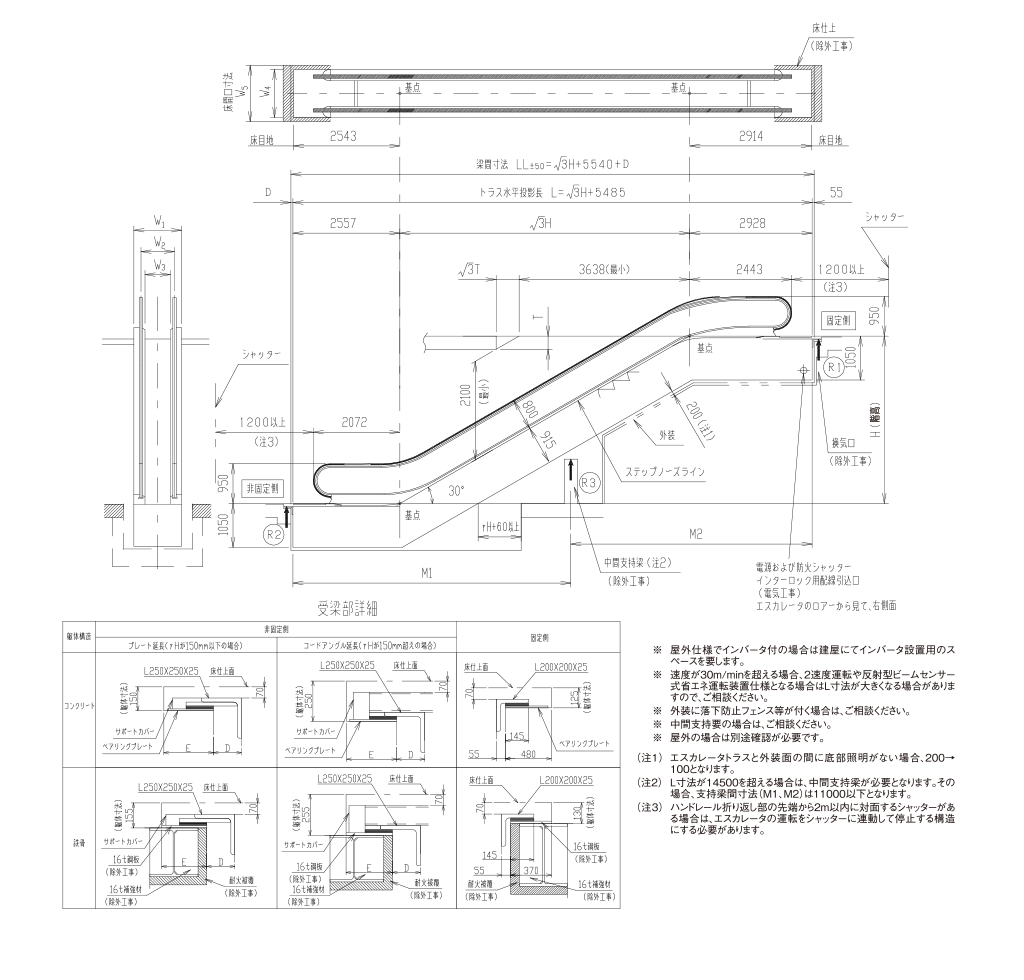

| 形式 | ||||
|---|---|---|---|---|
| S600形 | S800形 | S1000形 | ||
| 寸法 | W1(仕上幅) | 1150 | 1350 | 1550 |
| W2 (ハンドレール中心間寸法) |
838 | 1038 | 1238 | |
| W3 (スカートガード間寸法) |
606 | 806 | 1006 | |
| W4(床目地幅) | 1078 | 1278 | 1478 | |
| W5(床開口寸法) | 1250 | 1450 | 1650 | |
γ：エスカレータの設計用層間変形角
| プレート延長（γHが150mm以下の場合） | コードアングル延長（γHが150mm超えの場合） | ||||||
|---|---|---|---|---|---|---|---|
| γH[mm] | 80以下 | 80超え120以下 | 120超え150以下 | 150超え200以下 | 200超え250以下 | 250超え300以下 | |
| D | 135 | 175 | 205 | 255 | 305 | 355 | |
| E | コンクリート | 420 | 500 | 560 | 660 | 760 | 860 |
| 鉄骨 | 320 | 400 | 460 | 560 | 660 | 760 | |
■ 2点支持の場合
H,M1の単位はメ－トル
| 階高 （H） |
形式 | R1（アッパー支点反力） | R2（ロアー支点反力） |
|---|---|---|---|
| 9.5m 以下 |
S600形 |
9.6H²+77.2H+117.6 1.732H+4.285 |
9.6H²+61.0H+107.0 1.732H+4.285 |
| S800形 |
10.9H²+84.1H+126.9 1.732H+4.285 |
10.9H²+68.0H+116.1 1.732H+4.285 |
|
| S1000形 |
12.2H²+91.3H+136.4 1.732H+4.285 |
12.2H²+75.0H+125.6 1.732H+4.285 |
(kN)
■ 3点支持の場合
H,M1の単位はメ－トル
| 階高 （H） |
形式 | R1（アッパー支点反力） | R3（中間支持支点反力） | R2（ロアー支点反力） |
|---|---|---|---|---|
| 9.5m 以下 |
S600形 |
9.6H²+77.2H-11.1HM1+3.2M1²-44.5M1+112.8 1.732H-M1+4.285 |
9.6H²+56.3H-11.1HM1+3.2M1²-32.5M1+77.7 1.732H-M1+4.285 + 3.2M1²+4.8 M1 |
3.2M1²+7.9M1-4.8 M1 |
| S800形 |
10.9H²+84.1H-12.6HM1+3.7M1²-48.6M1+122.3 1.732H-M1+4.285 |
10.9H²+62.7H-12.6HM1+3.7M1²-36.3M1+86.9 1.732H-M1+4.285 + 3.7M1²+5 M1 |
3.7M1²+8.2M1-5 M1 |
|
| S1000形 |
12.2H²+91.3H-14.1HM1+4.1M1²-52.6M1+131.0 1.732H-M1+4.285 |
12.2H²+69.2H-14.1HM1+4.1M1²-39.8M1+94.7 1.732H-M1+4.285 + 4.1M1²+5.7 M1 |
4.1M1²+8.5M1-5.7 M1 |
(kN)
| 形式 | ||||
|---|---|---|---|---|
| S600形 | S800形 | S1000形 | ||
| 寸法 | W1(仕上幅) | 1150 | 1350 | 1550 |
| W2 (ハンドレール中心間寸法) |
838 | 1038 | 1238 | |
| W3 (スカートガード間寸法) |
606 | 806 | 1006 | |
| W4(床目地幅) | 1078 | 1278 | 1478 | |
| W5(床開口寸法) | 1250 | 1450 | 1650 | |
γ：エスカレータの設計用層間変形角
| プレート延長（γHが150mm以下の場合） | コードアングル延長（γHが150mm超えの場合） | ||||||
|---|---|---|---|---|---|---|---|
| γH[mm] | 80以下 | 80超え120以下 | 120超え150以下 | 150超え200以下 | 200超え250以下 | 250超え300以下 | |
| D | 135 | 175 | 205 | 255 | 305 | 355 | |
| E | コンクリート | 420 | 500 | 560 | 660 | 760 | 860 |
| 鉄骨 | 320 | 400 | 460 | 560 | 660 | 760 | |
■ 2点支持の場合
H,M1の単位はメ－トル
| 階高 （H） |
形式 | R1（アッパー支点反力） | R2（ロアー支点反力） |
|---|---|---|---|
| 9.5m 以下 |
S600形 |
9.6H²+91.2H+176.7 1.732H+5.485 |
9.6H²+75.3H+158.0 1.732H+5.485 |
| S800形 |
10.9H²+99.9H+191.9 1.732H+5.485 |
10.9H²+84.1H+172.3 1.732H+5.485 |
|
| S1000形 |
12.2H²+108.9H+207.0 1.732H+5.485 |
12.2H²+93.0H+187.6 1.732H+5.485 |
(kN)
■ 3点支持の場合
H,M1の単位はメ－トル
| 階高 （H） |
形式 | R1（アッパー支点反力） | R3（中間支持支点反力） | R2（ロアー支点反力） |
|---|---|---|---|---|
| 9.5m 以下 |
S600形 |
9.6H²+91.2H-11.1HM1+3.2M1²-52.5M1+170.0 1.732H-M1+5.485 |
9.6H²+69.6H-11.1HM1+3.2M1²-40.2M1+117.9 1.732H-M1+5.485 + 3.2M1²+6.8 M1 |
3.2M1²+8.5M1-6.8 M1 |
| S800形 |
10.9H²+99.9H-12.6HM1+3.7M1²-57.7M1+185.5 1.732H-M1+5.485 |
10.9H²+77.9H-12.6HM1+3.7M1²-45.1M1+132.7 1.732H-M1+5.485 + 3.7M1²+7.1 M1 |
3.7M1²+8.8M1-7.1 M1 |
|
| S1000形 |
12.2H²+108.9H-14.1HM1+4.1M1²-62.7M1+199.3 1.732H-M1+5.485 |
12.2H²+86.1H-14.1HM1+4.1M1²-49.5M1+145.3 1.732H-M1+5.485 + 4.1M1²+8.1 M1 |
4.1M1²+9.2M1-8.1 M1 |
(kN)

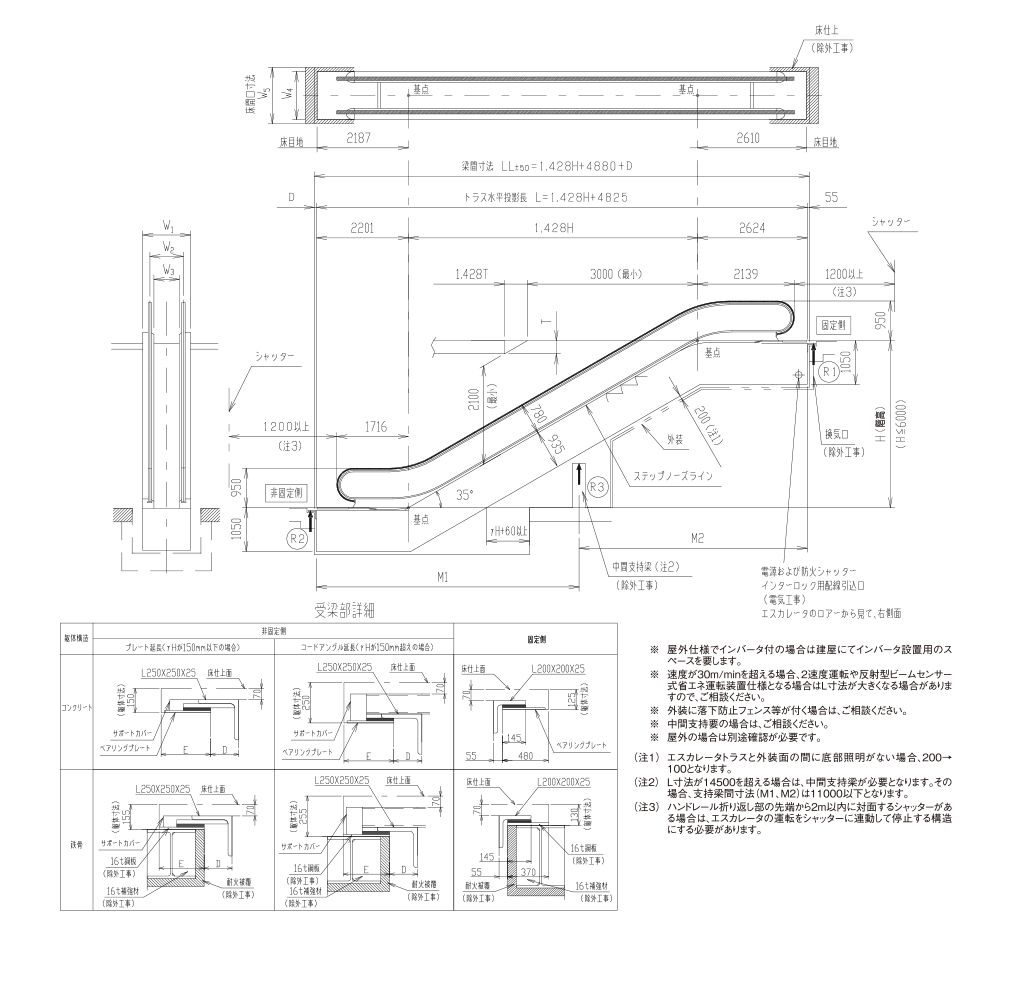

| 形式 | ||||
|---|---|---|---|---|
| S600形 | S800形 | S1000形 | ||
| 寸法 | W1(仕上幅) | 1150 | 1350 | 1550 |
| W2 (ハンドレール中心間寸法) |
838 | 1038 | 1238 | |
| W3 (スカートガード間寸法) |
606 | 806 | 1006 | |
| W4(床目地幅) | 1078 | 1278 | 1478 | |
| W5(床開口寸法) | 1250 | 1450 | 1650 | |
γ：エスカレータの設計用層間変形角
| プレート延長（γHが150mm以下の場合） | コードアングル延長（γHが150mm超えの場合） | ||||||
|---|---|---|---|---|---|---|---|
| γH[mm] | 80以下 | 80超え120以下 | 120超え150以下 | 150超え200以下 | 200超え250以下 | 250超え300以下 | |
| D | 135 | 175 | 205 | 255 | 305 | 355 | |
| E | コンクリート | 420 | 500 | 560 | 660 | 760 | 860 |
| 鉄骨 | 320 | 400 | 460 | 560 | 660 | 760 | |
■ 2点支持の場合
H,M1の単位はメ－トル
| 階高 （H） |
形式 | R1（アッパー支点反力） | R2（ロアー支点反力） |
|---|---|---|---|
| 6.0m 以下 |
S600形 |
6.7H²+69.2H+142.7 1.428H+4.825 |
6.7H²+55.7H+126.9 1.428H+4.825 |
| S800形 |
7.6H²+75.8H+154.5 1.428H+4.825 |
7.6H²+62.1H+138.9 1.428H+4.825 |
|
| S1000形 |
8.5H²+82.5H+166.5 1.428H+4.825 |
8.5H²+68.5H+150.4 1.428H+4.825 |
(kN)
■ 3点支持の場合
H,M1の単位はメ－トル
| 階高 （H） |
形式 | R1（アッパー支点反力） | R3（中間支持支点反力） | R2（ロアー支点反力） |
|---|---|---|---|---|
| 6.0m 以下 |
S600形 |
6.7H²+69.2H-9.4HM1+3.3M1²-48.6M1+138.9 1.428H-M1+4.825 |
6.7H²+52.6H-9.4HM1+3.3M1²-36.9M1+96.2 1.428H-M1+4.825 + 3.3M1²+4.2 M1 |
3.3M1²+7.4M1-4.2 M1 |
| S800形 |
7.6H²+75.8H-10.6HM1+3.8M1²-53.2M1+150.3 1.428H-M1+4.825 |
7.6H²+58.4H-10.6HM1+3.8M1²-41.2M1+107.1 1.428H-M1+4.825 + 3.8M1²+4.6 M1 |
3.8M1²+7.7M1-4.6 M1 |
|
| S1000形 |
8.5H²+82.5H-11.9HM1+4.2M1²-57.7M1+161.8 1.428H-M1+4.825 |
8.5H²+64.7H-11.9HM1+4.2M1²-45.1M1+117.6 1.428H-M1+4.825 + 4.2M1²+5.3 M1 |
4.2M1²+8.0M1-5.3 M1 |
(kN)
