据付図・寸法表

ピット部にかかる荷重(R)

かご側 おもり側
30.0kN 23.0kN

寸法表

(単位:mm)

形式 定員
(名)
積載
(kg)
速度
(m/min)
かご内法
A×B
出入口幅 昇降路 電動機容量
(kW)
W1(正面) W2(背面) 外法(最上部のみ)
X(X')×Y
ピット深さ
P
オーバーヘッド
OH
P-11-4CO/4CO-45 11 750 45 1000×1830 900 900 1695(1750)×2473 600 3000 5.5

※寸法はユニット式(鉄骨)昇降路の値です。これ以外(建築工事として施工される昇降路など)の場合は、当社にお問い合わせください。

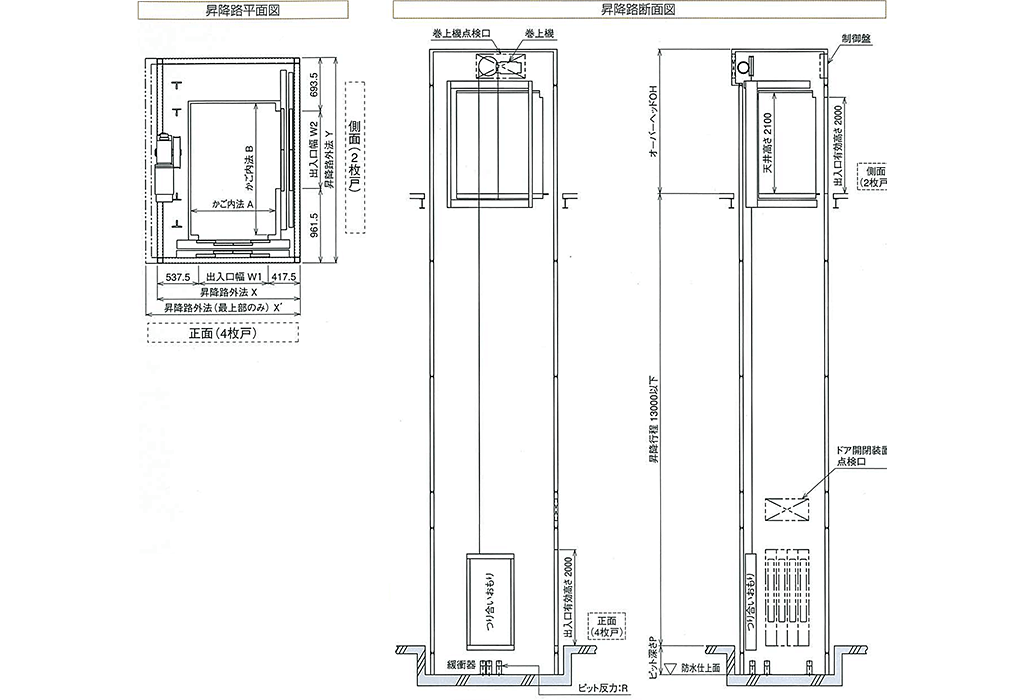

据付図

据付図

ピット部にかかる荷重(R)

かご側 おもり側
40.0kN 30.0kN

寸法表

(単位:mm)

形式 定員
(名)
積載
(kg)
速度
(m/min)
かご内法
A×B
出入口幅 昇降路 電動機容量
(kW)
W1(正面) W2(側面) 外法(最上部のみ)
X(X')×Y
ピット深さ
P
オーバーヘッド
OH
P-11-4CO/2CO-45 11 750 45 1100×1700 900 1000 1855(2005)×2655 600 3000 5.5

※寸法はユニット式(鉄骨)昇降路の値です。これ以外(建築工事として施工される昇降路など)の場合は、当社にお問い合わせください。

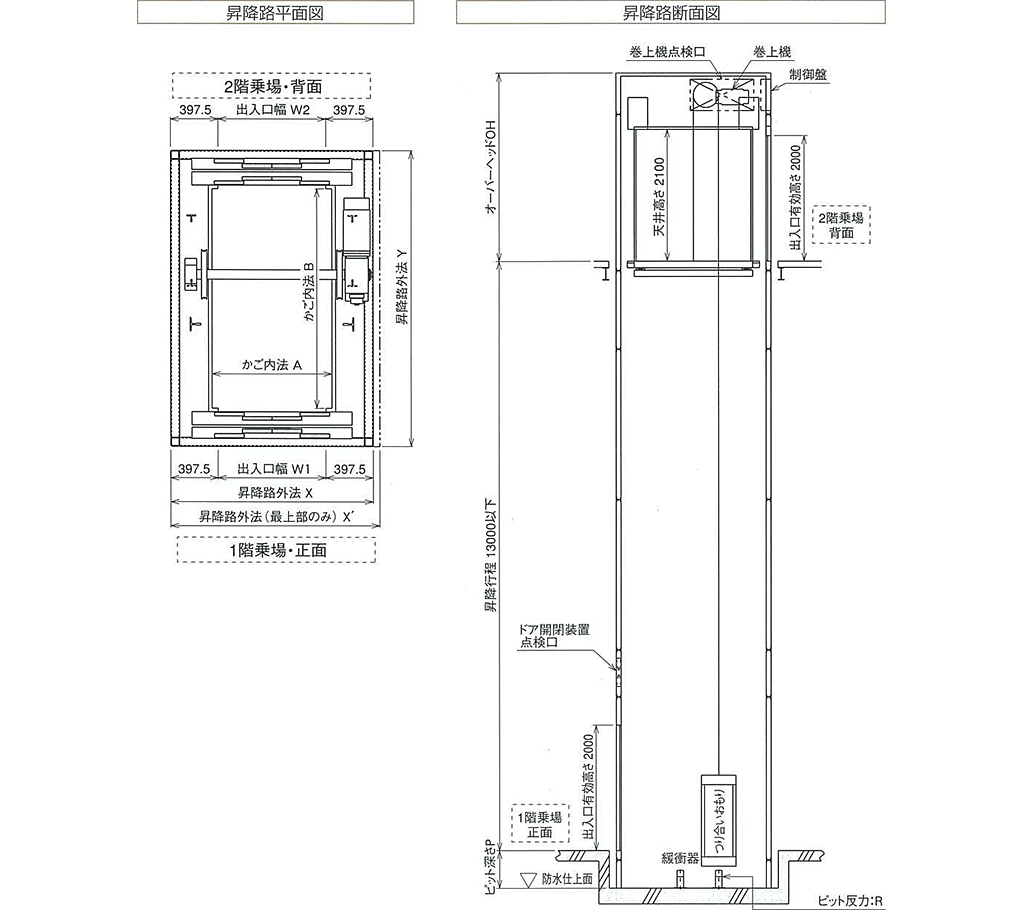

据付図

据付図
